别墅电气施工图CAD图纸

资源大小：1.30 下载文件

资源详情

编号： 94533

软件： SketchUp2007

大小： 1.30

时间： 20220802

关键字：

图纸

别墅

住宅

cad

模型介绍

空间划分：成套机电设备图纸深度：施工图

类型：建筑电气图纸格式：DWG

本资料为：别墅电气施工图

资料内容包括：全套施工图、照明平面图、空调电气平面图、空调电气平面图、电气设计说明图、地采暖电平面图等。空间设置合理规范，具有较高的参考价值，可作为参考学习的模板，供设计师、师下载参考。

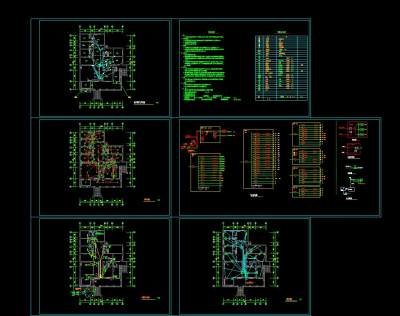

部分图纸展示如下：

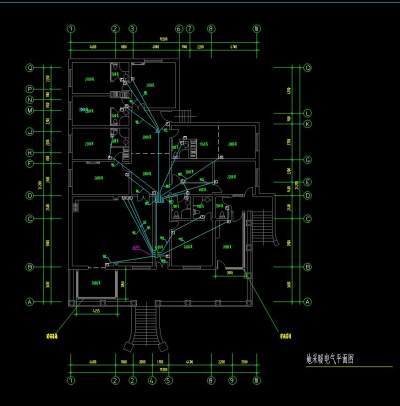

<a href=https://www.yitu.cn/su/7872.html target=_blank class=infotextkey>地</a>采暖电<a href=https://www.yitu.cn/su/7392.html target=_blank class=infotextkey>平面</a>图.jpg

地采暖电平面图

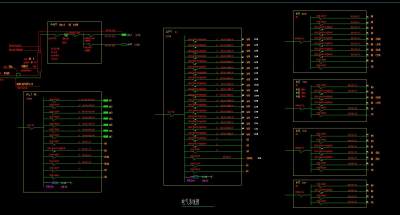

电气系统图

<a href=https://www.yitu.cn/sketchup/kongdiaofengshan/index.html target=_blank class=infotextkey>空调</a>电气<a href=https://www.yitu.cn/su/7392.html target=_blank class=infotextkey>平面</a>图.jpg
