模型介绍

              空间划分：成套机电设备                                                                                  图纸深度 ：施工图

              类型：建筑电气                                                                                                 图纸格式：DWG

本资料为：工厂厂房车间电气施工图

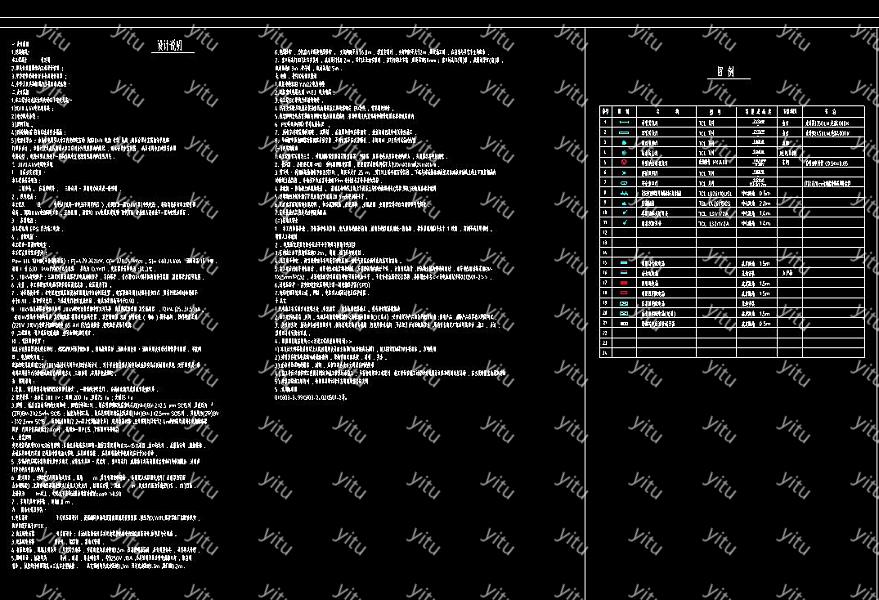

资料内容包括：全套施工图、 高压结构系统图、屋顶防雷接地平面图、一层电力平面图、一层干线平面图、设计说明等。空间设置合理规范，具有较高的参考价值，可作为参考学习的模板，供设计师、师下载参考。

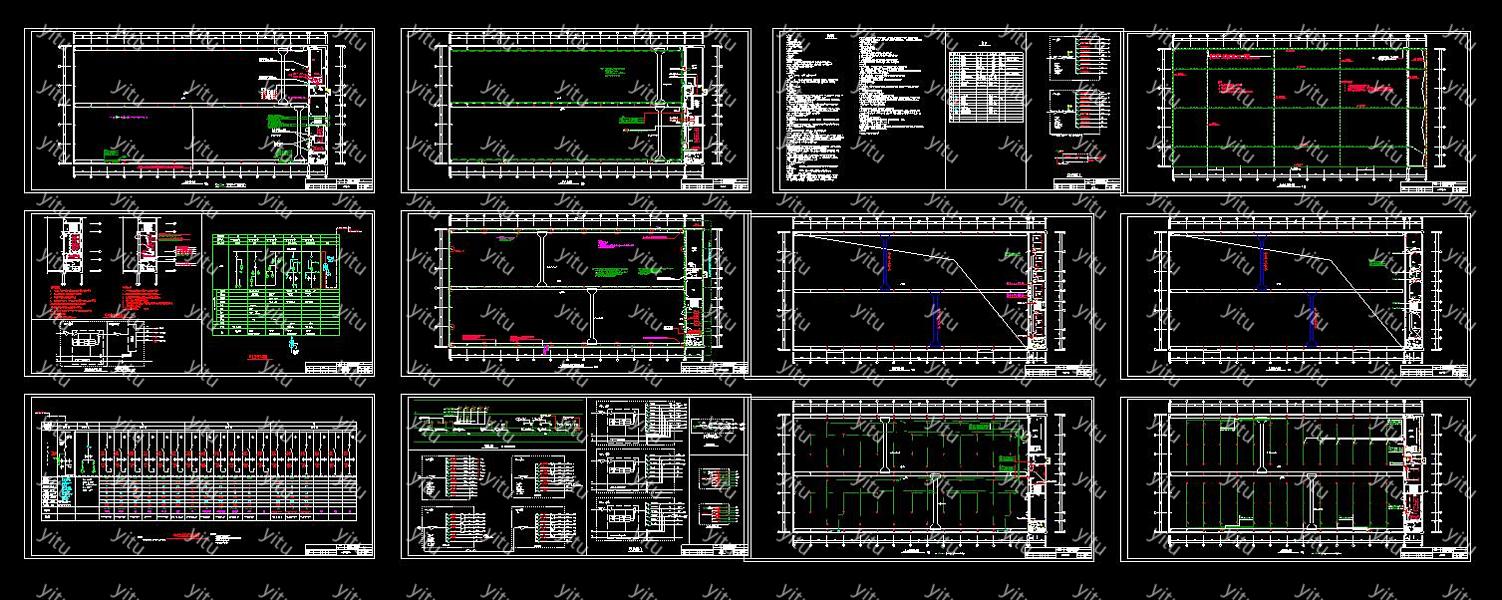

部分图纸展示如下：

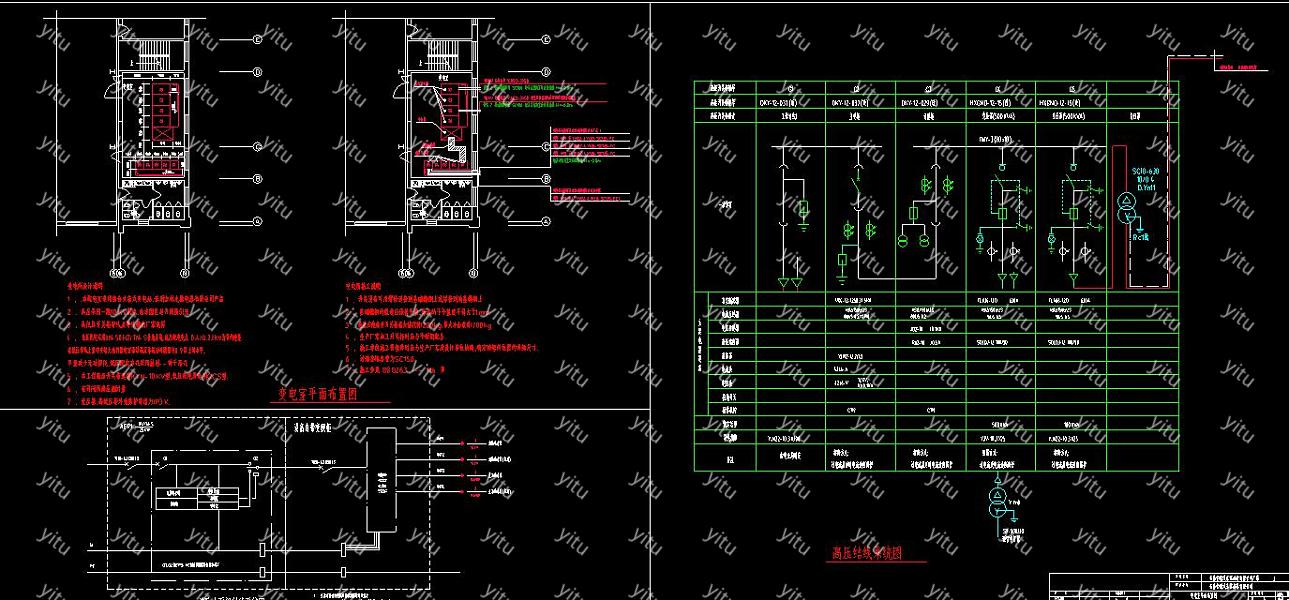

高压结构系统图

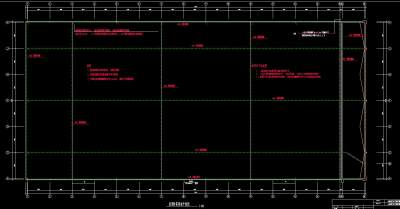

屋顶防雷接地平面图

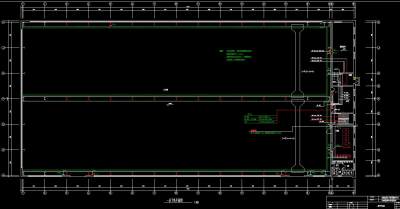

一层电力平面图





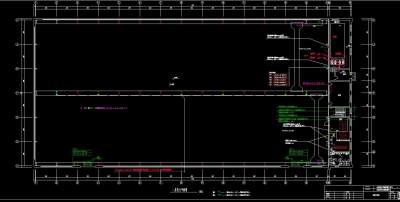

一层干线平面图
