某技术学院教学楼施工图CAD图纸

资源大小：1.40 下载文件

资源详情

编号： 93964

软件： SketchUp2007

大小： 1.40

时间： 20220719

关键字：

楼

模型介绍

空间划分：成套建筑空间图纸深度：施工图

建筑类型：教学楼图纸格式：DWG

设计风格：现代包含图片：效果图

本资料为：某技术学院教学楼施工图

资料内容包括：全套施工图、拆除图、地面布置图、平面布置图、天花顶面定位图、天花定位图、原始图。空间设置合理规范，具有较高的参考价值，可作为参考学习的模板，供设计师、建筑师下载参考。

部分图纸展示如下：

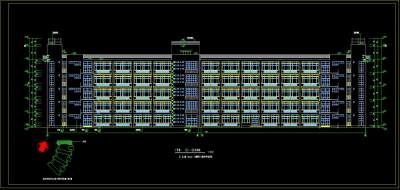

1号<a href=https://www.yitu.cn/su/8159.html target=_blank class=infotextkey>楼</a>立体图.jpg

1号楼立体图

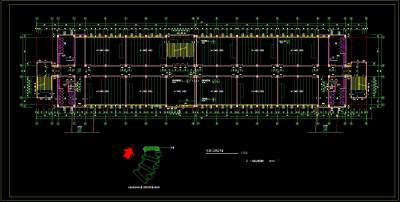

1号<a href=https://www.yitu.cn/su/8159.html target=_blank class=infotextkey>楼</a>三至四层<a href=https://www.yitu.cn/su/7392.html target=_blank class=infotextkey>平面</a>.jpg

1号楼三至四层平面

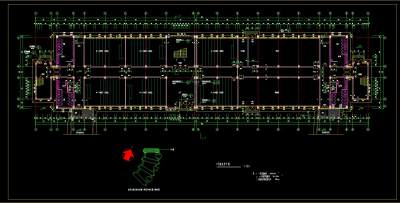

1号<a href=https://www.yitu.cn/su/8159.html target=_blank class=infotextkey>楼</a>首层<a href=https://www.yitu.cn/su/7392.html target=_blank class=infotextkey>平面</a>.jpg

1号楼首层平面

1号<a href=https://www.yitu.cn/su/8159.html target=_blank class=infotextkey>楼</a>屋顶<a href=https://www.yitu.cn/su/7392.html target=_blank class=infotextkey>平面</a>.jpg

1号楼屋顶平面

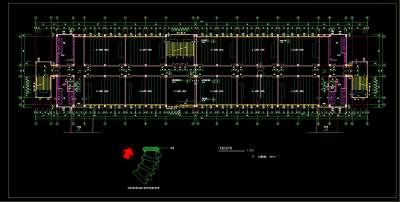

1号<a href=https://www.yitu.cn/su/8159.html target=_blank class=infotextkey>楼</a>五<a href=https://www.yitu.cn/su/8159.html target=_blank class=infotextkey>楼</a><a href=https://www.yitu.cn/su/7392.html target=_blank class=infotextkey>平面</a>.jpg
