欧式住宅家装设计施工图，住宅装饰CAD施工图纸下载

资源大小：466.70 下载文件

资源详情

编号： 22476

软件： SketchUp2007

大小： 466.70

时间： 20191227

关键字：

模型介绍

欧式住宅家装设计施工图，住宅装饰CAD施工图纸下载包含：封面，图纸目录，施工图设计说明，电气设计说明，物料表，平面图(原始结构，拆墙，新建墙体，平面布置，地面材质，天花投影，灯具定位及天花剖面索引，照明电路，插座布置，给排水示意，立面索引);立面图;剖面图;大样图。

部分图纸展示：

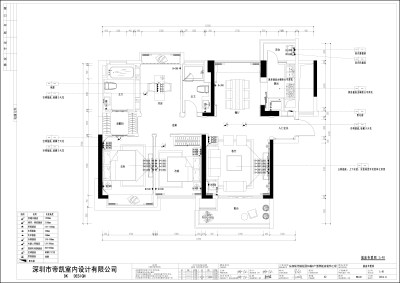

<a href=https://www.yitu.cn/su/7656.html target=_blank class=infotextkey>插座</a>布置图.jpg

插座布置图

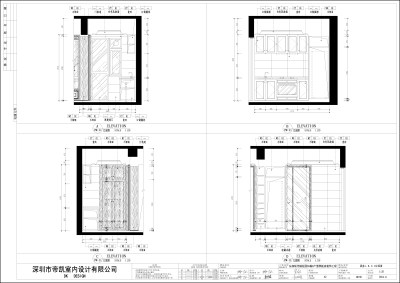

<a href=https://www.yitu.cn/sketchup/chufang/index.html target=_blank class=infotextkey><a href=https://www.yitu.cn/su/8620.html target=_blank class=infotextkey>厨房</a></a>立面图.jpg

厨房立面图

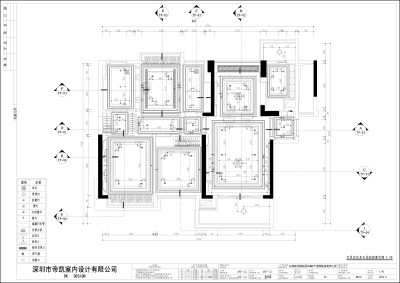

<a href=https://www.yitu.cn/su/6833.html target=_blank class=infotextkey>灯具</a>定位图.jpg

灯具定位图

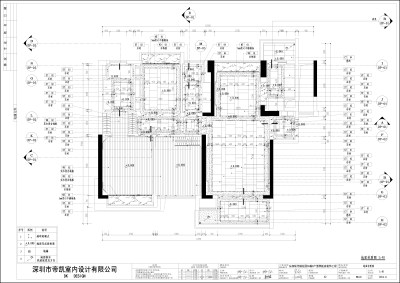

<a href=https://www.yitu.cn/su/7872.html target=_blank class=infotextkey>地</a>面材质图.jpg

地面材质图

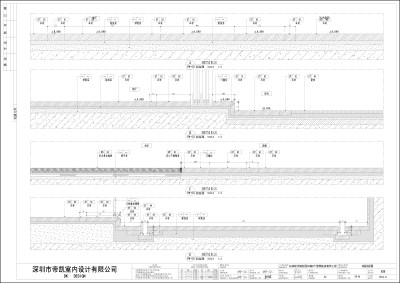

<a href=https://www.yitu.cn/su/7872.html target=_blank class=infotextkey>地</a>面剖面图01.jpg

地面剖面图

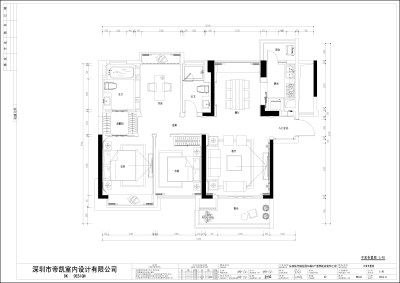

<a href=https://www.yitu.cn/su/7392.html target=_blank class=infotextkey>平面</a>布置图.jpg

平面布置图
