模型介绍

            空间划分：成套剧院                                                                                         图纸深度：施工图

           图纸格式：JPG                                                                                                  设计风格：现代

           包含图片：效果图

本资料为：山东青岛大剧院设计CAD施工图

资料内容包括：全套施工图、(0-建施1B)总平面定位图、(0-建施2)地下部分建筑设计总说明、(0-建施3)地下部分隔声墙体编号及房间编号示意图、(0-建施4)建筑用料总说明、(0-建施11)0.000标高隔声墙体编号及房间编号示意图等。空间设置合理规范，具有较高的参考价值，可作为参考学习的模板，供设计师、建筑师下载参考。

部分图纸展示如下：

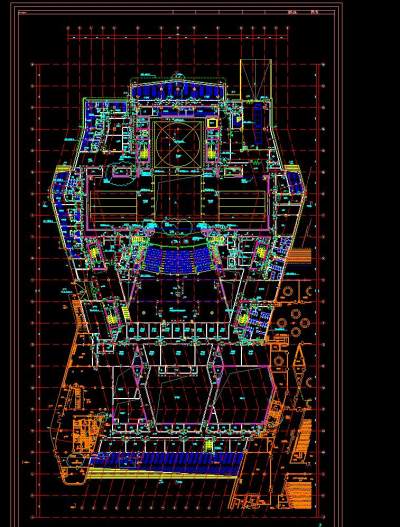

标高平面图





标高平面图





平面位置示意图

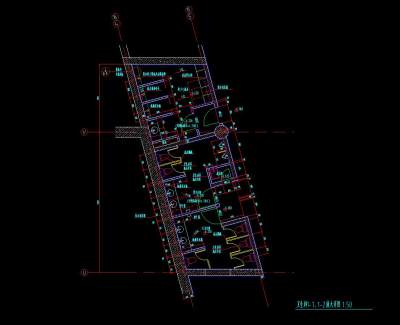

卫生间放大详图

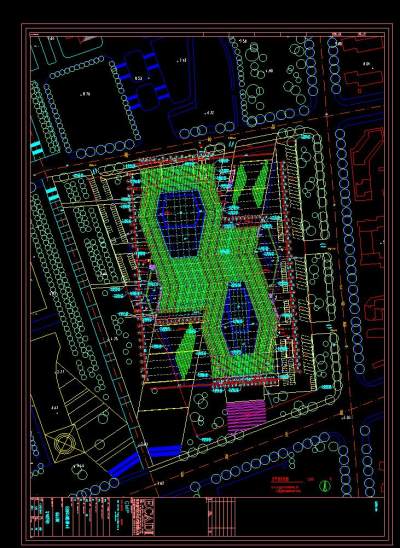

总平面定位图

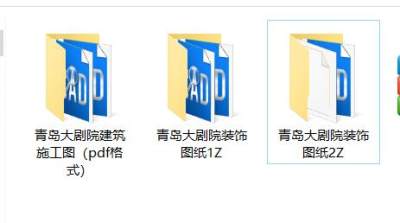

概览图
