资源详情

编号: 92351

软件: SketchUp2007

大小: 12.80

时间: 20220421

关键字:

  • 展览
  • 展厅
  • 模型介绍

                空间划分:成套展厅                                                                                         图纸深度:施工图

                图纸格式:JPG                                                                                                 设计风格:现代

               包含图片:效果图

    资料为:展厅施工图中式CAD图纸

    资料内容包括:全套施工图、插座连线图、灯具布置图、灯具连线图、顶面布置图、平面家具图、墙体定位及面铺装图、室内设计说明。空间设置合理规范,具有较高的参考价值,可作为参考学习的模板,供设计师、建筑师下载参考。

    部分图纸展示如下:

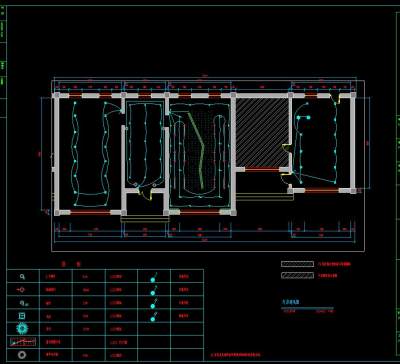

    <a href=https://www.yitu.cn/su/7656.html target=_blank class=infotextkey>插座</a>连线图.jpg



    插座连线图

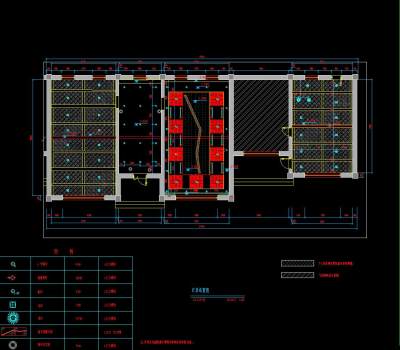

    <a href=https://www.yitu.cn/su/6833.html target=_blank class=infotextkey>灯具</a>布置图.jpg



    灯具布置图



    <a href=https://www.yitu.cn/su/6833.html target=_blank class=infotextkey>灯具</a>连线图.jpg



    灯具连线图

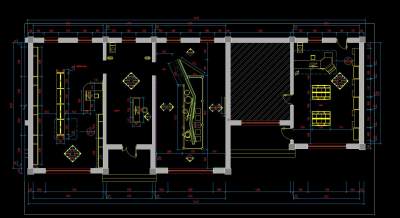

    顶面布置图

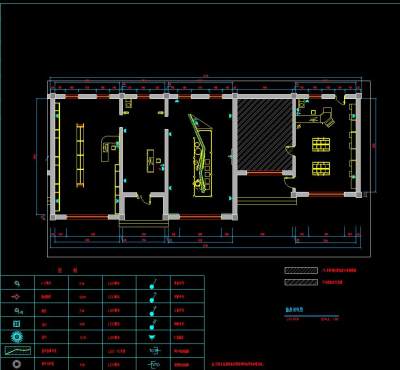

    <a href=https://www.yitu.cn/su/7392.html target=_blank class=infotextkey>平面</a>家具图.jpg


    平面家具图

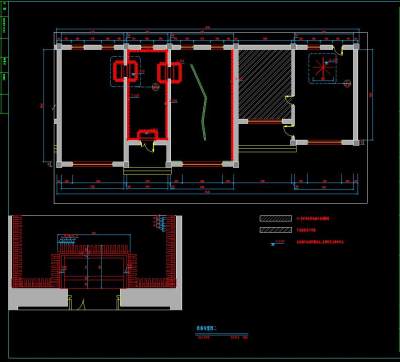

    墙体定位及<a href=https://www.yitu.cn/su/7872.html target=_blank class=infotextkey>地</a>面铺装图.jpg



    墙体定位及面铺装图
