模型介绍

         空间划分：成套餐厅                                    图纸深度：施工图

         功能类型：西餐烧烤吧                                设计风格：现代风格

         图片格式：JPG

     本资料为：现代西餐烧烤吧CAD建筑图纸，内附详细施工图。

     资料内容包括：餐厅插座布置图图纸、餐厅立面图图纸、餐厅平面布置图图纸、插座布置图图纸、开关布置图图纸、排水布置图图纸、平面布置图图纸、收银台布置图图纸、天棚布置图图纸、墙体尺寸图图纸、楼梯立面图图纸、三楼地面布置图图纸、一楼立面布置图图纸、卫生间立面图图纸、卫生间剖面图图纸等等，图纸制作精确，无错漏碰缺，具有较高的参考价值。

     部分图纸展示如下：



天棚布置图

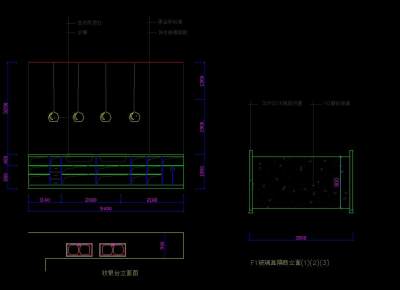

收银台立面

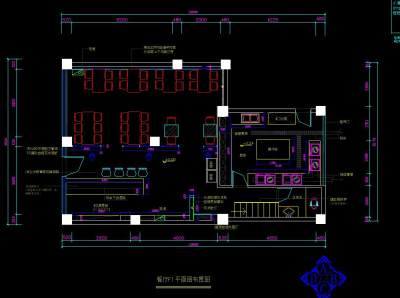

平面布置图

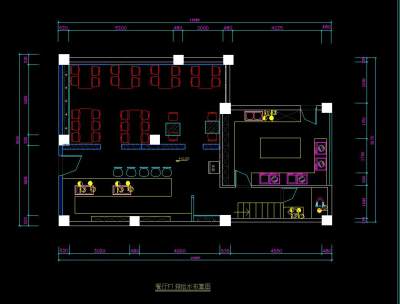

排水布置图

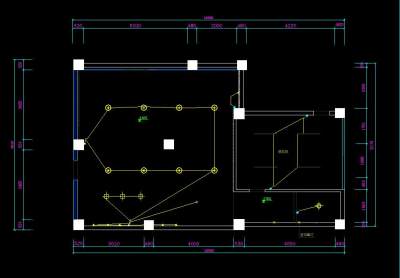

开关布置图

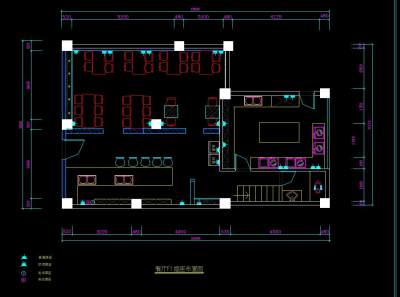

插座布置图
