模型介绍

         空间划分：成套餐厅                            图纸深度：施工图

         功能类型：火锅店                                设计风格：现代风格

         图片格式：JPG

     本资料为：现代火锅店CAD建筑图纸，内附详细施工图。

     资料内容包括：包房平面布置图图纸、二层天花电路图图纸、二层平面布置图图纸、三层平面布置图图纸、三层天花风管图图纸、一层夹层钢架图图纸、一层夹层天花电路图图纸、一层立面图图纸、一层平面布置图图纸、一层天花电路图图纸、二层天花风管图图纸、卫生间立面图图纸、卫生间剖面图图纸等等，图纸制作精确，无错漏碰缺，具有较高的参考价值。

     部分图纸展示如下：

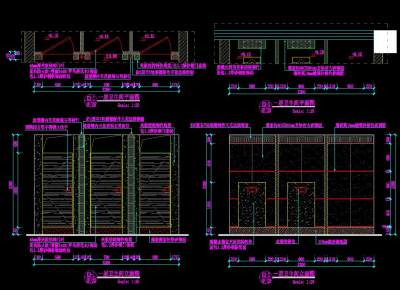

一层卫生间立面图

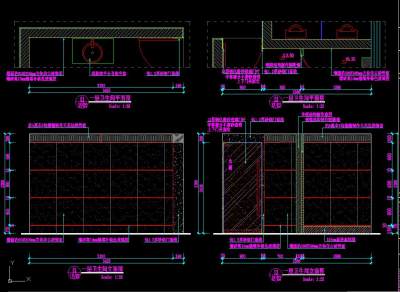

一层卫生间立面

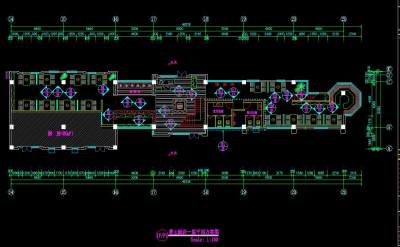

一层平面布置图

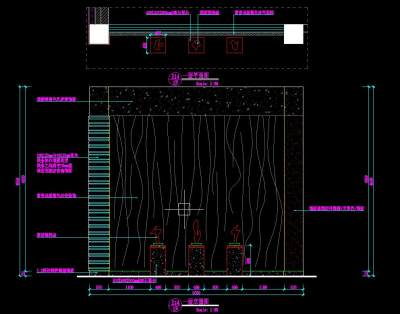

一层立面图

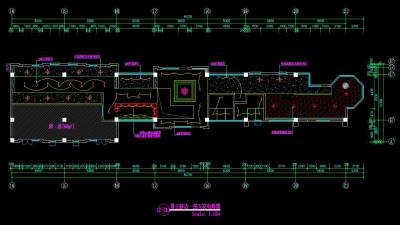

一层夹层天花电路图

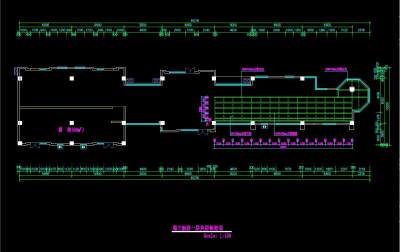

一层夹层钢架图
