中式火锅店cad施工图，火锅店cad平立剖图纸下载

资源大小：6.60 下载文件

资源详情

编号： 24267

软件： SketchUp2007

大小： 6.60

时间： 20200615

关键字：

模型介绍

　　空间划分：成套餐厅图纸深度：施工图

　　餐饮类型：火锅餐厅设计风格：新中式餐厅

　　图片格式：JPG 包含图片：效果图

　　本资料为新中式火锅店CAD施工图，内附字体、效果图、

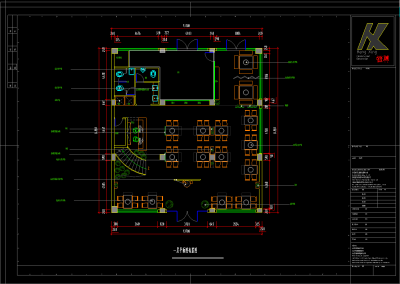

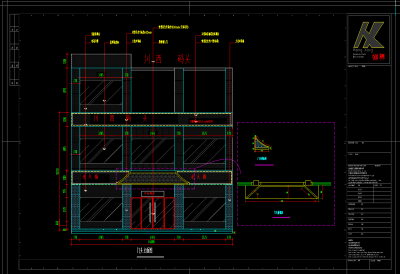

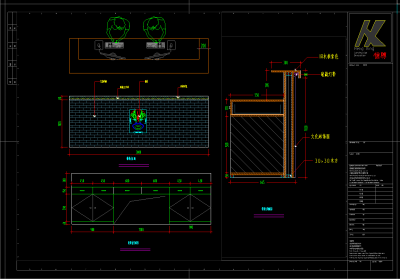

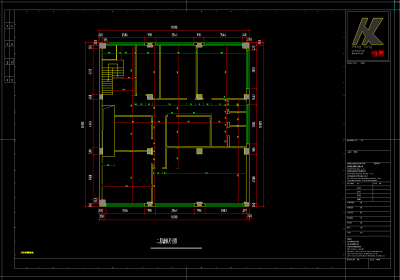

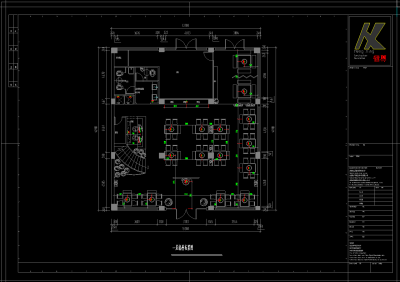

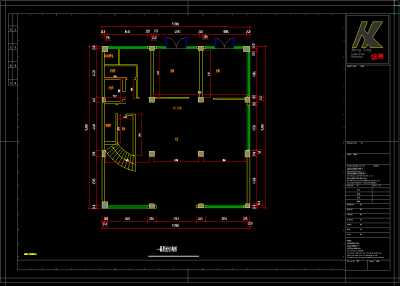

　　资料内容包括：全套CAD施工图，一楼灯具定位图、一层插座布置图，一层结构图，入口立面图，二层墙体尺寸图，面铺装尺寸图，天花布置尺寸图、原始平面尺寸图、二楼地面铺装尺寸图、电路图、立面索引图，室内隔墙尺寸图、天花尺寸、灯具尺寸图、室内隔墙尺寸图、天然气点位图、吧台详图、效果图等。内容详实，可供参考，图纸中无错漏碰缺，具有较高的参考价值。
