精致高丽高韩式烤肉CAD施工图，烤肉店CAD建筑图纸下载

资源大小：99.70 下载文件

资源详情

编号： 22876

软件： SketchUp2007

大小： 99.70

时间： 20200523

关键字：

精致

精致高丽高韩式烤肉CAD施工图，烤肉店CAD建筑图纸下载内容简介：图纸含有各层平面布置图、立面图、天花布置图、天花电位图、天花灯位图、砌筑等，作图规范，内容详实，具有较高的参考价值。

部分图纸展示：

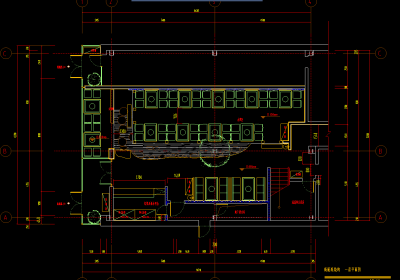

一层平面图

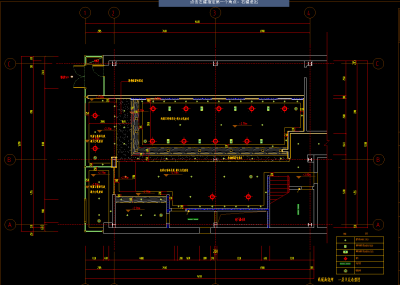

天花造型图

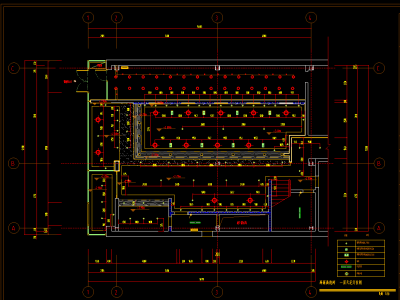

天花灯位图

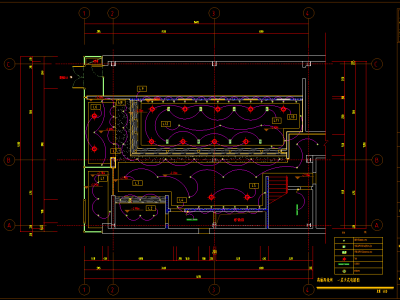

天花电位图


开关插座图

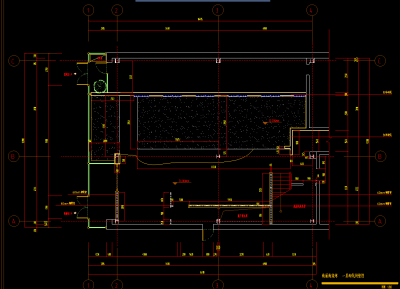

砌筑图

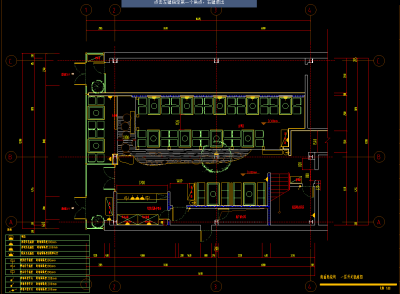

平面布置图
