模型介绍

            建筑功能：办公,宾馆,酒店,娱乐                                高度类别：超高层建筑

           结构形式：钢筋混凝土结构                                        建筑面积：445550㎡

           地上层数：101层                                                        地下层数：5层

           图纸深度：施工图                                                       设计时间：2016,2017

           地下室用途：商业,车库,设备用房                                负荷等级：一级,二级,三级

          防雷等级：第一类,第二类                                             火灾保护分级：特级,一级

          接地方式：TN-S                                                           项目位置：四川

         强电设计：供配电系统,配变电所,应急电源,低压配电,电气照明,建筑物防雷,接地安全,继电保护,电气控制

        弱电设计：火灾自动报警系统,入侵报警系统,视频监控系统,出入口控制系统,巡更管理系统,停车场管理系统,建筑设备监控系统,综合布线系统,通信系统,有线电视和卫星接收系统,广播系统,扩声系统,会议系统,信息网络系统,公共信息显示系统,智能化集成,机房工程,呼应信号及信息显示

本资料为四川成都知名地产超高层公共建筑塔楼机电设备施工图，设计范围包括供配电系统,配变电所,应急电源,低压配电,电气照明,建筑物防雷,接地安全。火灾自动报警系统,入侵报警系统,视频监控系统,出入口控制系统,巡更管理系统,停车场管理系统,建筑设备监控系统,综合布线系统,通信系统,有线电视和卫星接收系统,广播系统,扩声系统,会议系统,信息网络系统,公共信息显示系统,智能化集成,机房工程。

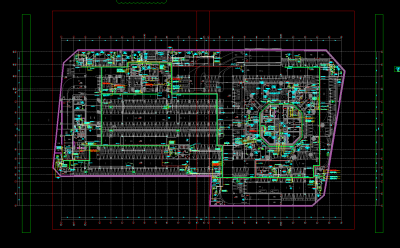

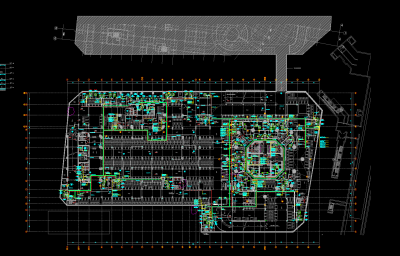

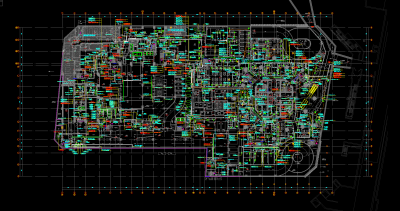

部分图纸展示：

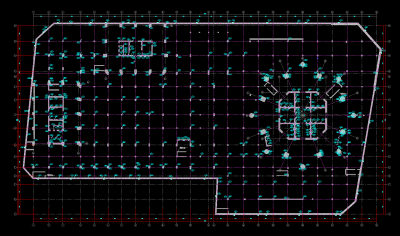

基础接地平面图





 地下五层电力平面图





地下四层电力平面图





地下三层电力平面图





地下二层电力平面图
