模型介绍

             建筑功能：商业                                               高度类别：高层建筑

            建筑面积：95068㎡                                          地上层数：42层

             地下层数：2层                                                 图纸深度：施工图

             图纸张数：102张                                             设计时间：2015

             地下室用途：人防,车库,设备用房                     防雷等级：第二类

             接地方式：TN-S                                                项目位置：江苏

             强电设计：配变电所,低压配电,电气照明,建筑物防雷,接地安全弱电设计：建筑设备监控系统,通信系统,有线电视和卫星接收系统,会议系统,呼应信号及信息显示本资料为江苏省42层商业及配套用房

一. 工程概况

本工程总建筑面积 95068.45平方米,建筑高度 150米为一类高层民用建筑。建筑层数,地上 42 层,主要功能为裙房为商业及配套用房,塔楼为办公及公寓公;地下二层,地下一层主要功能为设备用房,机动车库;地下二层局部战时功能为六级二等人员掩蔽所,平时为机动车库。

二. 设计范围

1. 电气设计的范围包括本工程的%%U变配电所、低压配电、电气照明、消防报警以及防雷接地系统。其它弱电系统如通讯网络、安防监控、有线

%%U电视,可视对讲等设计仅预留机房及干线通道,具体系统施工图由专业公司另行设计,其供电设计在弱电系统设计完成后调整。

2. 厨房应设可燃气体泄漏报警装置,具体实施应结合燃气设计统一协调。

3. 营业厅、办公部分正常照明需另行室内装修设计。

4. 70年公寓公变部分由业主另行委托设计。

部分图纸展示：

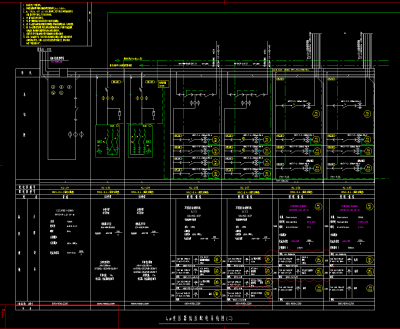

低压配电系统图





低压配电系统图

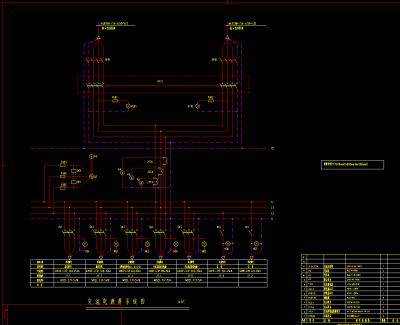

交流电源屏系统图

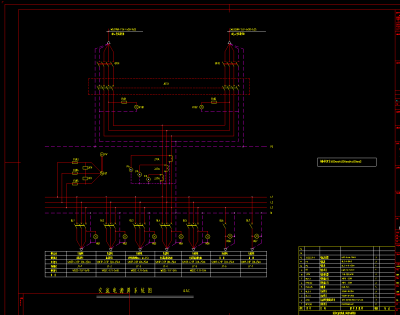

变电所高压配电系统图





交流变电屛系统图
