模型介绍

              建筑功能：商业                                               高度类别：单层建筑

              地上层数：4层                                                 图纸深度：施工图

             设计时间：2015,2016                                       负荷等级：一级,二级

              项目位置：上海                                               强电设计：低压配电,电气照明

               弱电设计：视频监控系统,综合布线系统,机房工程本资料为上海广场机电施工图

一. 工程概况

1、本工程为SOHO复兴(E栋) 3Q项目

2、本工程所采用的建筑工程材料,设备的规格,性能和型号应符合国家的规定和标准。

二. 设计范围及内容

1. 本次设计范围:室内精装修部位强电部分。

三、总则

1、项目名称:SOHO复兴(E栋) 3Q项目

2、项目说明:本工程为SOHO复兴(E栋) 3Q项目,弱电共包含综合布线系统、视频监控系统、门禁

一卡通系统、会议系统、机房工程等;

部分图纸展示：

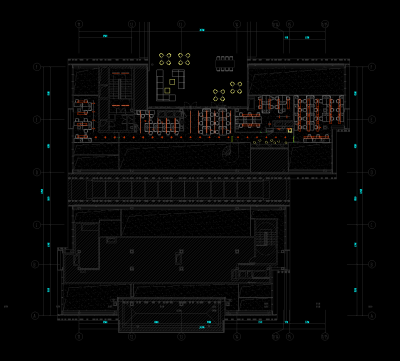

4楼弱电平面图

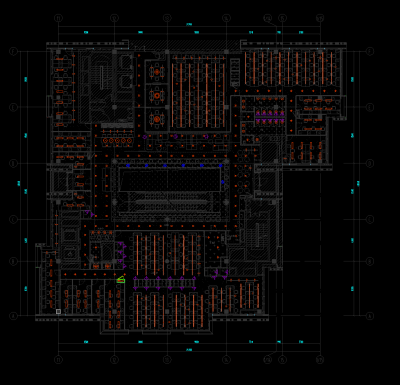

机房接地平面图

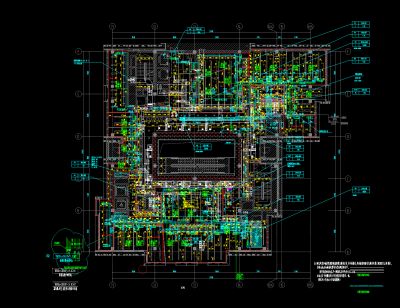

暖通平面图

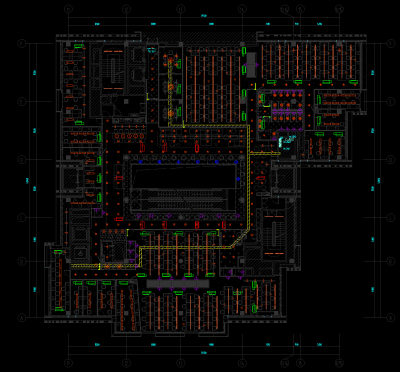

强电平面图

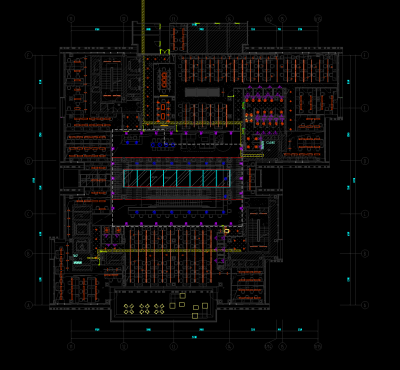

强电平面图1

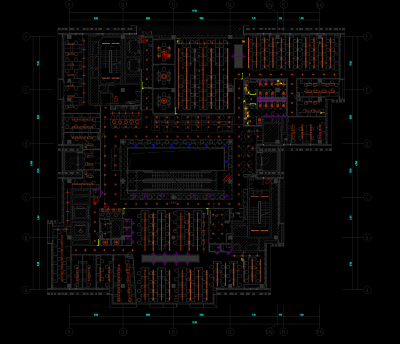

2楼弱电平面图
