模型介绍

             建筑功能：文化                                               高度类别：多层建筑,高层建筑

             建筑面积：59764㎡                                        图纸深度：施工图

             设计时间：2017                                              地下室用途：设备用房,其它

              负荷等级：一级,二级,三级                              接地方式：TN-S

               项目位置：广东                                              强电设计：低压配电,电气照明,建筑物防雷,接地安全

                弱电设计：火灾自动报警系统,入侵报警系统,视频监控系统,出入口控制系统,巡更管理系统,建筑设备监控系统,综合布线系统,广播系统,会议系统,信息网络系统,智能化集成,机房工程,呼应信号及信息显示。

本资料为广东省科技馆+青少年宫+公共艺术馆 +2017

(内装效果图+SU模型+方案+施工图+机电+智能化20项系统+展品清单)

一、工程概况

拟建建筑面积59764 m2。计容建筑面积38033 m2,其中:科技馆9822.5 m2;青少年宫7971.5 m2;公共艺术馆12964 m2;文化配套设施建筑面积7275m2,三馆建筑高度均不超过24米。地下室共有二层,共计21731 m2, 地下一层为三馆及文化配套设施、地下二层为大型停车场及相关设备用房。总车位数400辆。

二、强电设计范围

1)动力配电系统

2)照明配电系统

3)接地系统及安全措施

三、弱电设计范围

本次设计包含常规智能化应用系统,有:

1、 综合布线系统

2、 计算机网络系统

3、 通信网络系统

4、 建筑设备监控系统

5、 能源计量及管理系统

6、 智能照明系统

7、 电力监控系统

8、 安全技术防范系统

入侵报警系统

视频监控系统

电子巡更系统

门禁管理系统

停车库管理系统

车位引导及反向寻车系统

一卡通系统

9、保安无线对讲系统

10、电梯五方对讲系统

11、会议系统

12、 有线电视系统

13、背景音乐系统

14、智能化集成系统

15、信息显示系统

16、客流统计系统

17、移动通信室内覆盖系统

18、各智能化系统机房工程

19、各智能化系统的防雷接地

20、BIM物业管理系统

部分图纸展示：

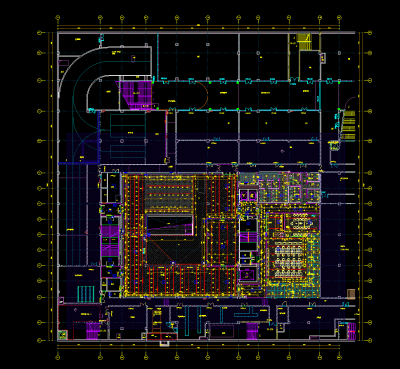

04 科技馆B1~2F电气施工图

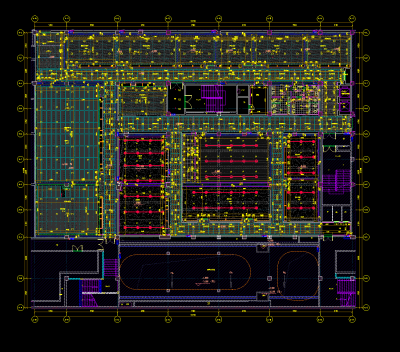

04 青少年宫B1电气施工图

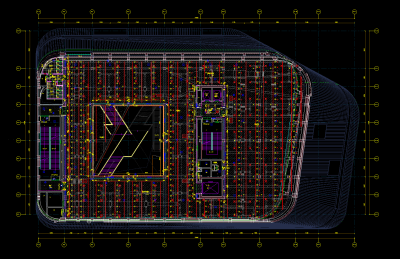

05 科技馆3F~5F电气施工图

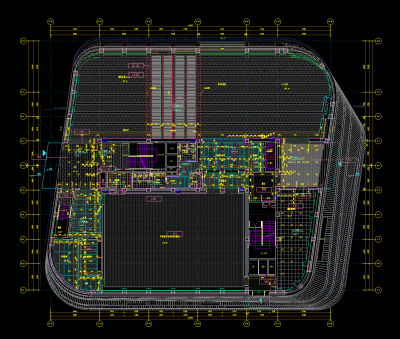

05 青少年宫1F电气施工图

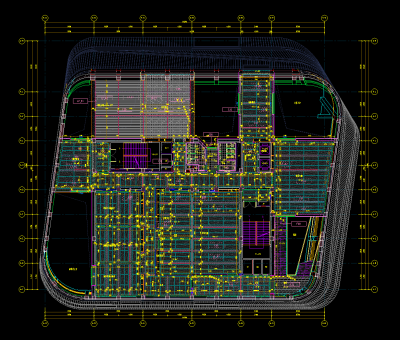

06 青少年宫2F电气施工图

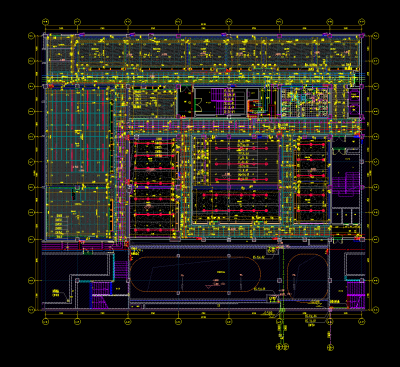

【01】青少年宫B1给排水施工图
