模型介绍

              建筑功能：商业                                                         结构形式：其他结构

              建筑面积：6.7㎡                                                       图纸深度：施工图

              项目位置：北京                                                         强电设计：低压配电,电气照明,建筑物防雷,接地安全,电气控制

              弱电设计：火灾自动报警系统,视频监控系统,综合布线系统,有线电视和卫星接收系统,公共信息显示系统

一.土建概况:

本建筑为北京XXXX购物广场，详见建筑电气说明。

二.设计范围:

照明系统,动力系统等.

三、照明及动力系统:

1、图中电气点位、安装标高、灯具选择均由室内专业提供,现场若有疑义,请与室内专业相关工程师协商解决。室内LED灯具根据方案公司及灯具厂家需求,回路线缆根据负荷计算得出,回路内变压器数量由灯具厂家确定,变压器设置位置及出线规格由厂家确认,需设置在有检修口的天花内,方便维护管理。

2、事故照明: 本工程事故照明包括--出口指示灯, 疏散指示灯,在疏散楼梯,疏散走道,公共出口等处设火灾应急照明及疏散指示照明,备用电源采用灯具自带蓄电池工作时间不小于90分钟.火灾疏散用灯应设玻璃或其他不燃烧材料制作的保护罩。

3、新增照明、动力配电箱电源引自原变配电系统。

各层配电室布置需根据现场实际情况由施工方确定,图纸仅为示意。

四. 线路敷设及设备安装:

1、电缆:选用YJV型电缆,穿SC管敷设.

2、电线:选用BV型导线穿SC管敷设.

3. 所有穿管线路均穿钢管,具体管径详系统图;管线沿顶板明敷或暗敷于地面垫层,吊顶内;

照明配电箱为落地安装。灯具开关及各类插座安装方式及高度均见电力设备图例。

4. 消防联动控制,自动灭火控制,通讯,应急照明及紧急广播等线路,采用穿金属管保护,并暗敷在非燃烧体结构内,保护层厚度不小于3cm;当采用明敷设时,应在金属管上采取防火保护措施。

部分图纸展示：

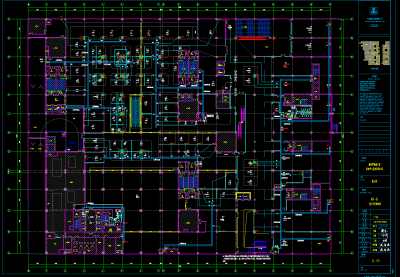

电气平面图

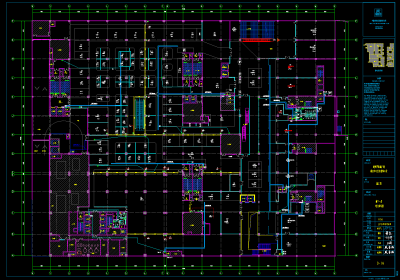

电气平面图1

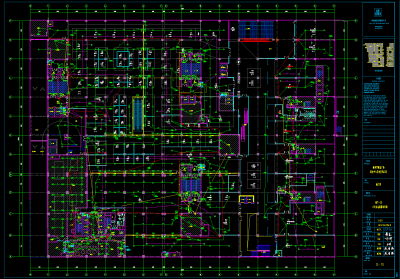

火灾自动报警图

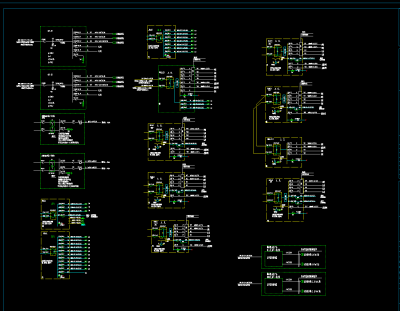

配电系统图

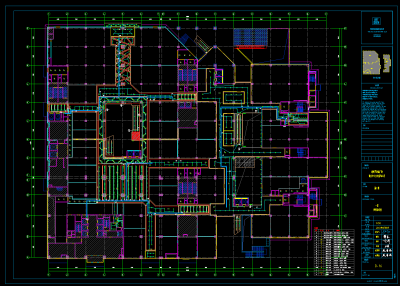

平面图

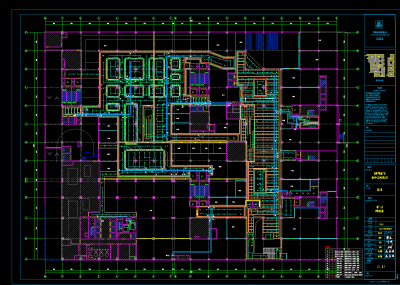

照明布线图
