模型介绍

             建筑功能：工业建筑                                                         高度类别：单层建筑

             结构形式：其他结构                                                         建筑面积：3965㎡

             地上层数：2层                                                                  图纸深度：施工图

             设计时间：2017                                                               负荷等级：一级,二级,三级

             火灾保护分级：二级                                                          接地方式：TN-C-S

             项目位置：上海                                                                 强电设计：电气照明,接地安全弱电设计：火灾自动报警系统,综合布线系统,通信系统,有线电视和卫星接收系统,广播系统本资料为上海产业园改造电气施工图(含景观电气)

一、工程概况

本工程位于上海市嘉定区,沪宜公路以西,翔乐路以北,其主要功能为厂房。本项目现状有7幢建筑,项目将改建为拥有实验、办公中心、研发中心、管理中心、会议中心、餐厅及GMP制药厂房的精准医学产业孵化基地。本子项为新建GMP制药厂房。厂房地上建筑面积:3965m%%172,霋埞陡遂墧蓼於╈儩:912.29m%%172,悧靿斵れ订靸4024.10m%%172。 本建筑为既有两层办公室改造项目,建筑主体高度9.48m,结构形式为框架结构,基础形式为筏板基础,耐火等级二级。

本工程地处上海市,现场环境条件如下:海拔高度:1000m以下,空气温度极端最高温度+40 C%%d,空气温度极端最低温度-10 C%%d。 环境特征:均为一般正常环境。

二、强电设计范围

1.本工程设计包括红线内的以下电气系统:

本建筑的电力、照明及插座配电系统。

三、弱电设计范围:

1、根据本建筑的性质及业主的要求,本建筑土建智能化设计仅包括以下内容:

1)通信系统,2)综合布线系统(不涉及网络设备),3) 有线电视系统,4)公共/消防广播系统,5)安全防范系统,6)火灾自动报警及联动控制系统,8)防火门监控系统。

部分图纸展示：

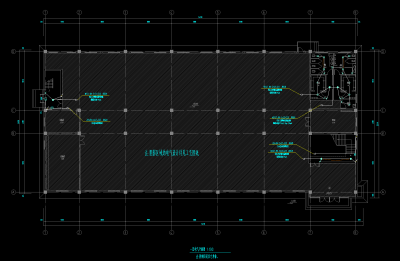

一层弱电平面图

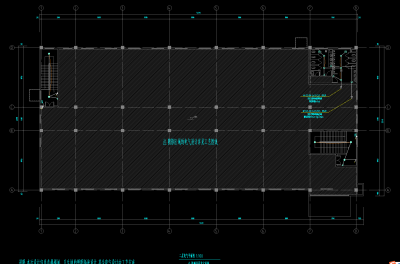

一层照明平面图





一层插座平面图

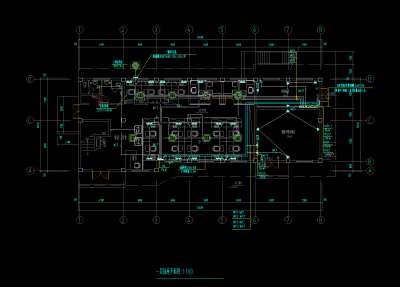

二层电气平面图

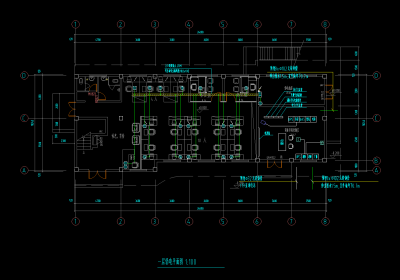

一层电气平面图
