模型介绍

              建筑功能：商业                                             高度类别：多层建筑,高层建筑

              建筑面积：54774.75㎡                                  图纸深度：施工图

               设计时间：2016                                            地下室用途：商业,车库

              负荷等级：一级,二级,三级                              防雷等级：第二类

              安全防范：一级                                               项目位置：河南

强电设计：配变电所,低压配电,电气照明,建筑物防雷,接地安全,继电保护,电气控制

弱电设计：火灾自动报警系统,视频监控系统,出入口控制系统,巡更管理系统,停车场管理系统,建筑设备监控系统,综合布线系统,有线电视和卫星接收系统,信息网络系统,公共信息显示系统,智能化集成,机房工程本资料为知名地产大型广场建筑、结构、电气、水暖、幕墙、夜景全套施工图(含计算书2016)

一、工程概况

1. 工程位置:该知名地产位于河南省......

2. 工程概况:

项目名称:知名广场....

建设地点：.....

建筑性质:商业购物中心、零售集合店、次主力店、地上超市、宝贝王、大玩家、健身、影院及地下设

备用房等。

二、强电设计范围

1.本设计包括红线内的以下电气系统:

1)高、低压配电系统(含开闭所设计);

2)电力配电及控制系统;

3)照明配电及控制系统;

4)防雷保护、安全措施及接地系统;

5)火灾自动报警及消防联动控制系统。

三、弱电设计范围

智能化系统由下列分系统组成:1、视频安防监控系统;2、入侵报警系统; 3、出入口控制系统; 4、电子巡更系统;5、停车库管理系统; 6、楼宇设备监控系统;7、电扶梯集中监控及五方对讲系统;8、综合布线系统;9、通讯网络系统;10、无线通讯和移动通信信号放大系统;11、背景音乐系统;12、有线电视系统; 13、客流统计系统;14、信息发布系统;15、能源管理系统;16、智能照明系统 ;17、POS收费系统;18、WIFI系统;19、机房工程及防雷接地 20、桥架管网工程 21、系统供电 22.慧云集成平台。

部分图纸展示：

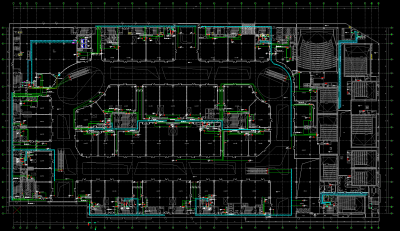

鹤壁万达广场-A-01-FP-04配电平面图

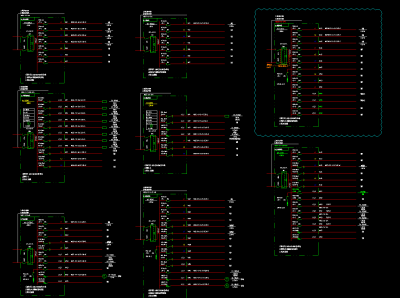

鹤壁万达广场-B1层主要机房配电系统图





鹤壁万达广场-B1层主要机房配电系统图





鹤壁万达广场--B1配电平面图

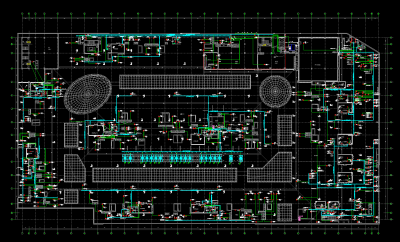

鹤壁万达广场-RX配电平面图
