模型介绍

             建筑功能：办公,商业,酒店                                   高度类别：超高层建筑

             结构形式：钢筋混凝土结构                                  建筑面积：507681㎡

             地上层数：111层                                                   地下层数：5层

            图纸深度：施工图                                                  设计时间：2016

            地下室用途：人防,商业,车库,设备用房                  负荷等级：一级,二级,三级

             防雷等级：第二类                                                 火灾保护分级：特级,一级

             接地方式：TN-S                                                    项目位置：广东

强电设计：供配电系统,配变电所,应急电源,低压配电,电气照明,建筑物防雷,接地安全,继电保护,电气控制

弱电设计：火灾自动报警系统,入侵报警系统,视频监控系统,出入口控制系统,巡更管理系统,停车场管理系统,建筑设备监控系统,综合布线系统,通信系统,有线电视和卫星接收系统,广播系统,扩声系统,会议系统,信息网络系统,公共信息显示系统,智能化集成,机房工程,呼应信号及信息显示

本资料为广州东塔大厦电气CAD施工图。

设计范围：

1.10/0.4kV变、配电系统(由外电承包单位负责提供及安装);

2.低压配电系统;

3.动力系统;

4.电气照明;

5.建筑物防雷(由总包负责提供及安装);

6.接地与安全;

7.智能电力监控系统;

8.应急发电机组选型;

9.与其他专业的预留接口;

a. 通讯系统、消防系统、楼宇自控系统、安防系统、电力监控系统、机电设备监控系统,自动扶梯及电梯,排

水设备等的预留接口;

b. 照明控制(含节电照明、工作照明、入口照明、广告照明、区间照明)的预留接口;

c. 应急照明控制的预留接口;

d. 其他预留接口;

10.电气火灾监控系统;

部分图纸展示：



办公塔楼三、四区竖向干线图(竣工图)





办公塔楼三区低压接线图

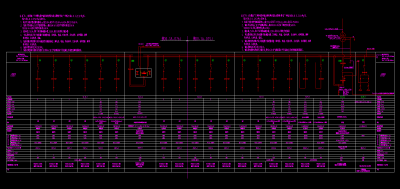

办公塔楼四区低压接线图

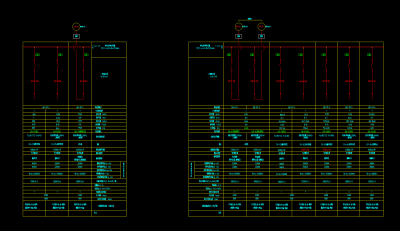

配电系统图
