模型介绍

              建筑功能：商业                                                高度类别：多层建筑

             结构形式：钢筋混凝土结构                               地上层数：5层

              地下层数：1层                                                  图纸深度：施工图

              地下室用途：人防,商业,车库,设备用房,其它     负荷等级：一级,二级,三级

              防雷等级：第二类                                             接地方式：TN-S项目位置：湖南

              强电设计：供配电系统,配变电所,应急电源,低压配电,电气照明,建筑物防雷,接地安全,其它

              弱电设计：火灾自动报警系统,其它

本工程为湖南省知名某达广场商业综合体。本工程地下为一层，双首层，地上为五层;建筑高度为33米(建筑板顶标高);总建筑面积130000.78平方米，其中地上建筑面积90000.22平方米，地下建筑面积：40000.56平方米。地下一层为人防物资库，平时兼作汽车库;1A层为汽车库、设备用房、商铺、次主力店;1B层为集合店、宝贝王及室内步行街;二层为超市、电玩及室内步行街商铺;三层为超市、电器及室内步行街餐饮;四层为影城和商管用房;五层为影院机房。

一、设计范围

1)高、低压配电系统(含开闭所设计);

2)10kv系统继电保护

3)电力配电及控制系统;

4)照明配电及控制系统;

5)防雷保护、安全措施及接地系统;

6)火灾自动报警及消防联动控制系统。

二、图纸特点

本项目为湖南某达广场商业综合体电气设计，专业性适中，复杂程度中等。此套图纸包含内容较完整，为甲级院设计绘制，且图面整洁美观，适合广大电气人员参考学习。

部分图纸展示：

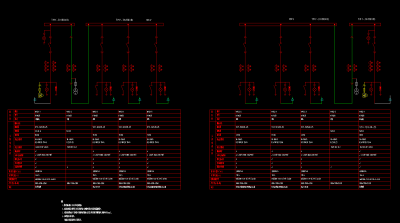

变电所系统图





变电所系统图

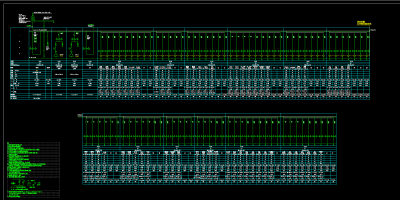

益阳万达变电所低压系统图

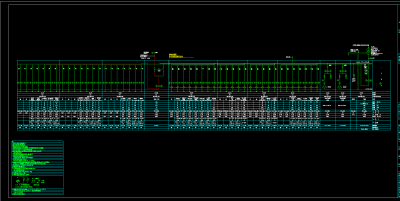

益阳万达变电所低压系统图

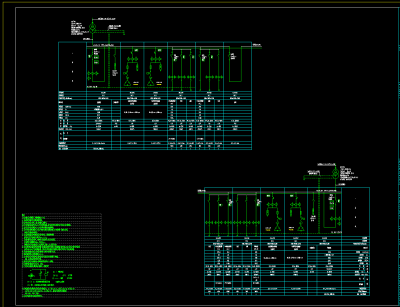

益阳万达变电所低压系统图





益阳万达变电所低压系统图
