模型介绍

                建筑功能：住宅,商业                                               高度类别：高层建筑

                结构形式：钢筋混凝土结构                                      建筑面积：278447.85㎡

                地上层数：32层                                                       地下层数：1层

                图纸深度：施工图                                                    地下室用途：车库,设备用房

                负荷等级：一级,二级,三级                                       防雷等级：第三类

                火灾保护分级：一级                                                 接地方式：TN-S

                项目位置：广东

                强电设计：供配电系统,配变电所,应急电源,低压配电,电气照明,建筑物防雷,接地安全,继电保护,电气控制本资料为知名地产丨惠州商业住宅及商业水暖电施工图，设计范围：高、低压变配电系统(其中高压部分经与建设方和供电部门确认。

本工程变电所设计由当地电业部门认可的设计院负责,本设计的高压、低压配电系统图、变电所平面剖面图及相关选型仅作为预算使用和二次设计参考。);动力配电系统;照明配电系统;建筑物防雷、接地系统及安全措施。

部分图纸展示：

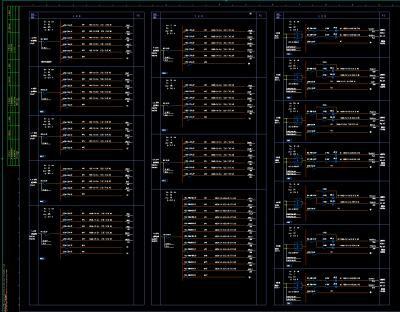

地下室动力、照明系统图





地下室动力分段平面图





地下室动力组合平面图

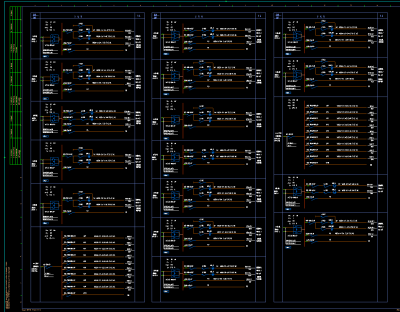

地下室照明配电箱系统图





动力配电箱系统图
